Modification Porte Oculaire de la lunette
TeleVue NP101is f/5.4




Montage original TeleVue :

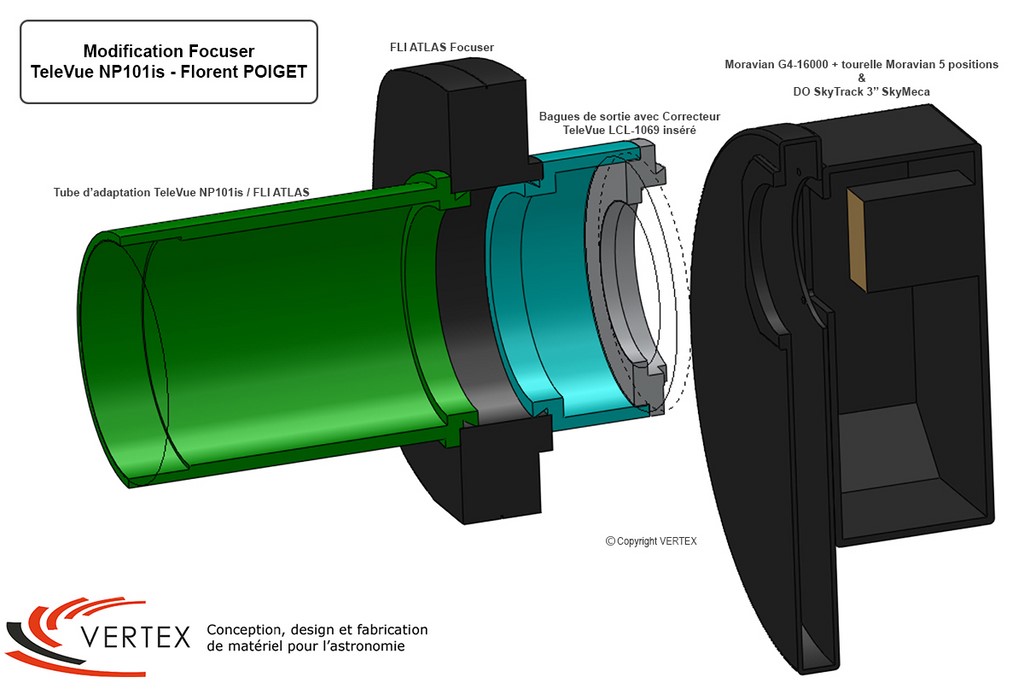

Modification par Vertex & SkyMeca :
Porte Oculaire et Focuser TeleVue démontés :
Nouveau montage Vertex/SkyMeca et l'ancien Focuser TeleVue :
Soutien et renforcement du doublet optique arrière par les anneaux de tube & queue d'arronde Losmandy :



Le nouveau montage sur le terrain :

Train d'imagerie utilisé :
  • Caméra CCD Moravian G4-16000
  • Tourelle Moravian 5 positions
  • Diviseur Optique SkyMeca SkyTrack SLIM 3"
  • Caméra CCD de guidage Moravian G1-301​
  • ​Focuser FLI ATLAS



Eléments complémentaires au nouveau montage Vertex/SkyMeca :
Correcteur optique TeleVue LCL-1069 en montage "Flottant" afin d'éliminer le support de charge du train d'imagerie.
Système à double bagues vissantes (conception Vertex/SkyMeca) :
Double bagues assemblées avec queue d'arronde circulaire pour FLI ATLAS :

Focuser FLI ATLAS :

Pilotage du FLI ATLAS avec le logiciel PRISM v10 :
Voici une comparaison de champ d'étoiles de l'amas M45 et de la nébuleuse NGC7023, avant et après la modification Vertex/SkyMeca de la lunette TeleVue NP101is.
Les deux images montrent une partie du haut du capteur CCD KAF-16803 de la Moravian G4-16000.

Comme on peut le voir sur la forme des étoiles :


  • sur l'image de gauche, avant la modif, elles étaient déformées par un allongement et un manque de piqué, du aux diverses flexions mécaniques incontrôlables engendrées par le Focuser d'origine TeleVue.

  • sur l'image de droite, après la modif le piqué d'étoile est bien là, les étoiles sont normales :
Cliquez sur l'image pour l'agrandir :

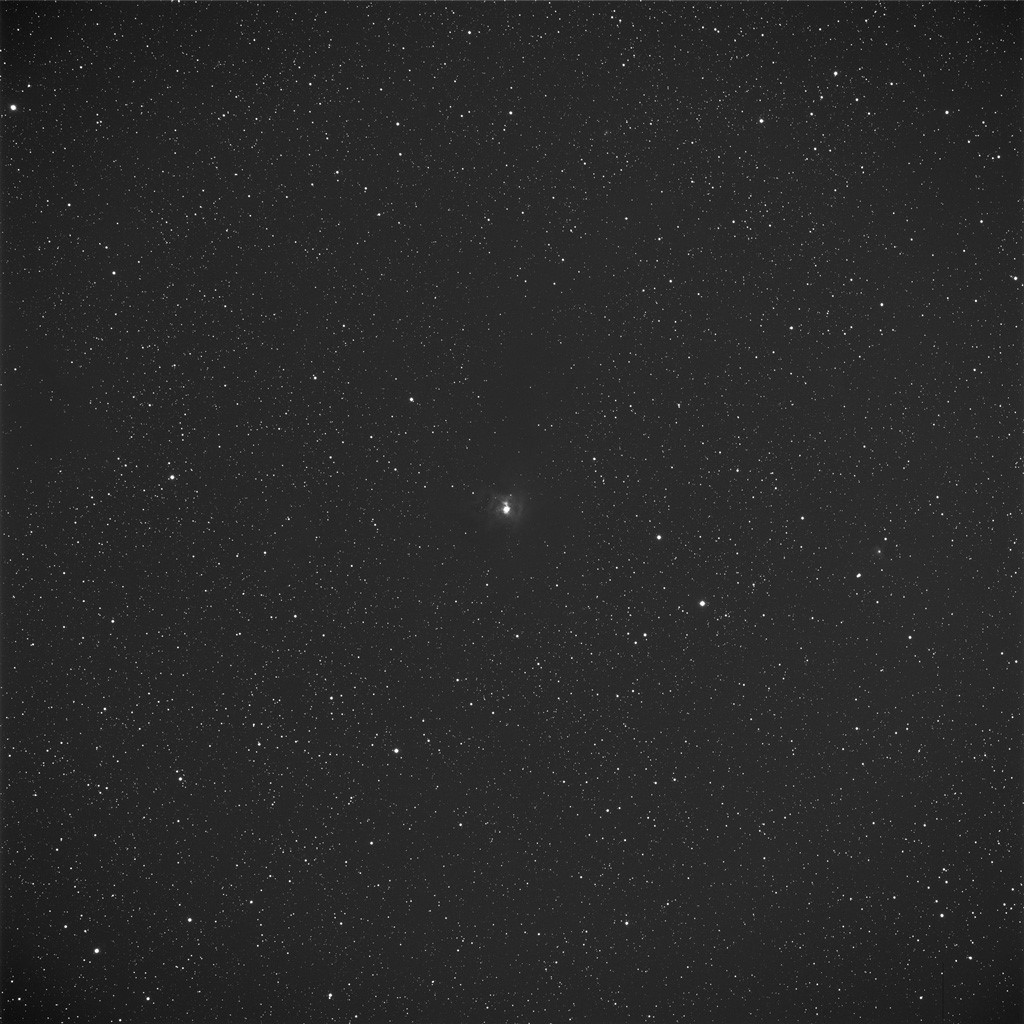

Le champ de la nébuleuse NGC7023 en test (pose 600sec) après la modification Vertex/SkyMeca
Cliquez sur l'image pour l'agrandir :
